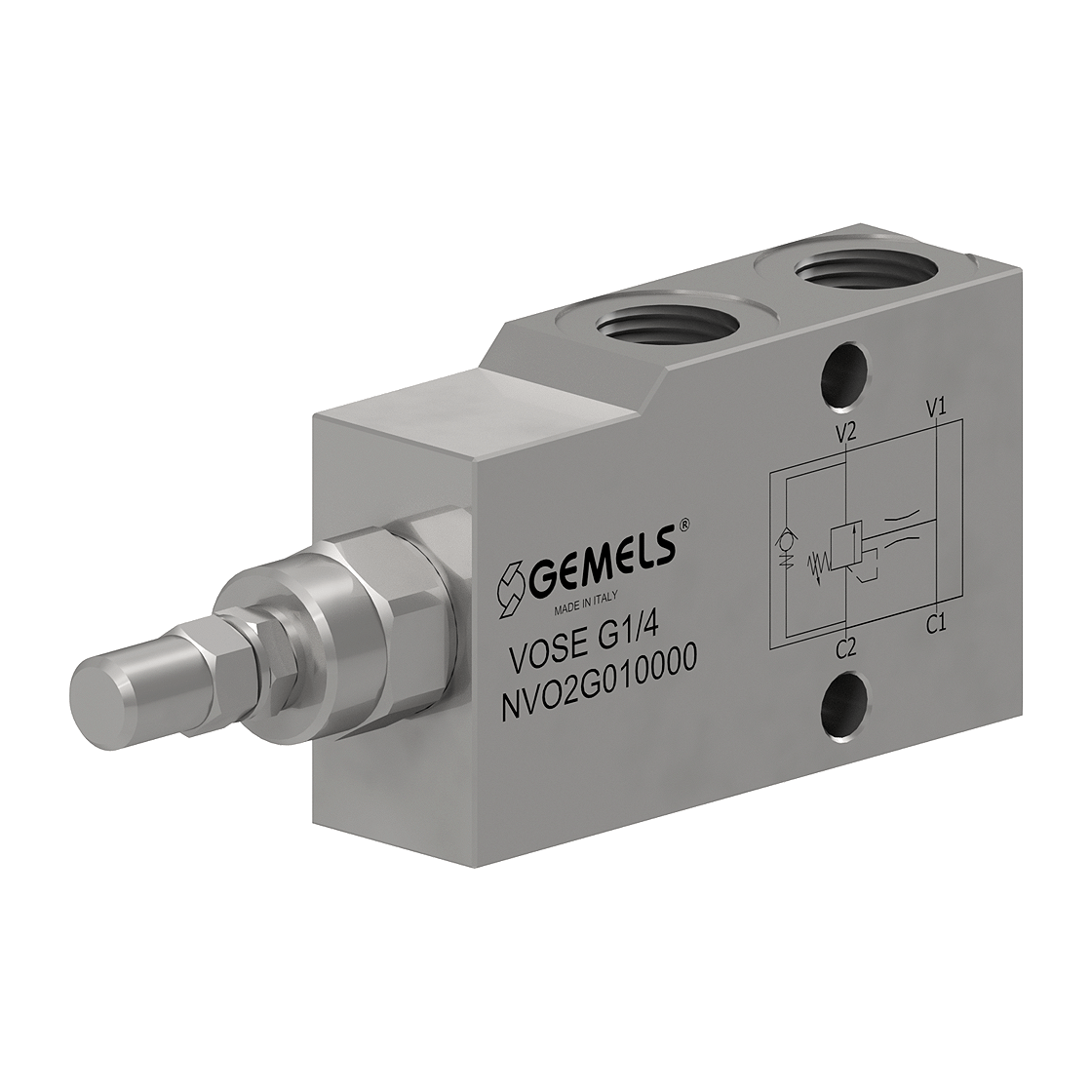

Valvola overcenter singolo effetto per sollevamento

VOSE

Single-acting overcenter hydraulic valve

Valvola overcenter singolo effetto

Le valvole della serie VOSE sono progettate per applicazioni idrauliche dove è necessario selezionare automaticamente la linea con pressione maggiore, garantendo continuità operativa e sicurezza del sistema. Sono particolarmente adatte per circuiti di controllo, sistemi ridondanti e applicazioni industriali.

La configurazione a shuttle valve consente la deviazione automatica del flusso tra due ingressi verso un’unica uscita, senza necessità di comando esterno. Questo principio permette una gestione efficiente delle linee di pressione nei sistemi oleodinamici. In specifiche configurazioni di impianto, può essere integrata come supporto in circuiti con valvola overcenter singolo effetto per sollevamento, contribuendo alla gestione dei segnali di pressione.

Realizzate in acciaio al carbonio e progettate per operare ad alte pressioni, le valvole VOSE garantiscono prestazioni affidabili anche in condizioni gravose. Le filettature BSP assicurano un’integrazione semplice e standardizzata nei circuiti idraulici.

Scheda Tecnica

Carbon Steel
Tipo VALVOLA OVERCENTER SINGOLO EFFETTO
Dimensioni dal DN6 al DN20
Filettature BSP-NPT-SAE
Pressione fino a PN350
Temperatura range da -20°C fino a +90°C
pdf ( 2.04 MB )
valvola overcenter singolo effetto
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2G010000 VOSE G 1/4 6 35 50 149 95 30 25 6.5 30 58 G 1/4 4.25:1 54 6-35 30 7 36 0.9 -
NVO2G020000 VOSE G 3/8 10 35 60 153.5 100 40 30 8.5 30 60 G 3/8 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2G030000 VOSE G 1/2 13 35 60 153.5 100 60 30 8.5 36 65 G 1/2 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2G040000 VOSE G 3/4 20 35 80 183 127 90 35 8.5 46 85 G 3/4 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2N010000 VOSE N 1/4 6 35 50 149 95 30 25 6.5 30 58 N 1/4 4.25:1 54 6-35 30 7 36 0.9 -
NVO2N020000 VOSE N 3/8 10 35 60 153.5 100 40 30 8.5 30 60 N 3/8 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2N030000 VOSE N 1/2 13 35 60 153.5 100 60 30 8.5 36 65 N 1/2 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2N040000 VOSE N 3/4 20 35 80 183 127 90 35 8.5 46 85 N 3/4 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels
SAE J1926-1
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2S010000 VOSE SAE 4 6 35 50 149 95 30 25 6.5 30 58 7/16 UNF 4.25:1 54 6-35 30 7 36 0.9 -
NVO2S020000 VOSE SAE 6 10 35 60 153.5 100 40 30 8.5 30 60 9/16 UNF 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2S030000 VOSE SAE 8 13 35 60 153.5 100 60 30 8.5 36 65 3/4 - 16 UNF 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2S040000 VOSE SAE 12 20 35 80 183 127 90 35 8.5 46 85 1 1/16 - 12 UNF 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels

VOSE

DATASHEET
pdf ( 2.04 MB )
