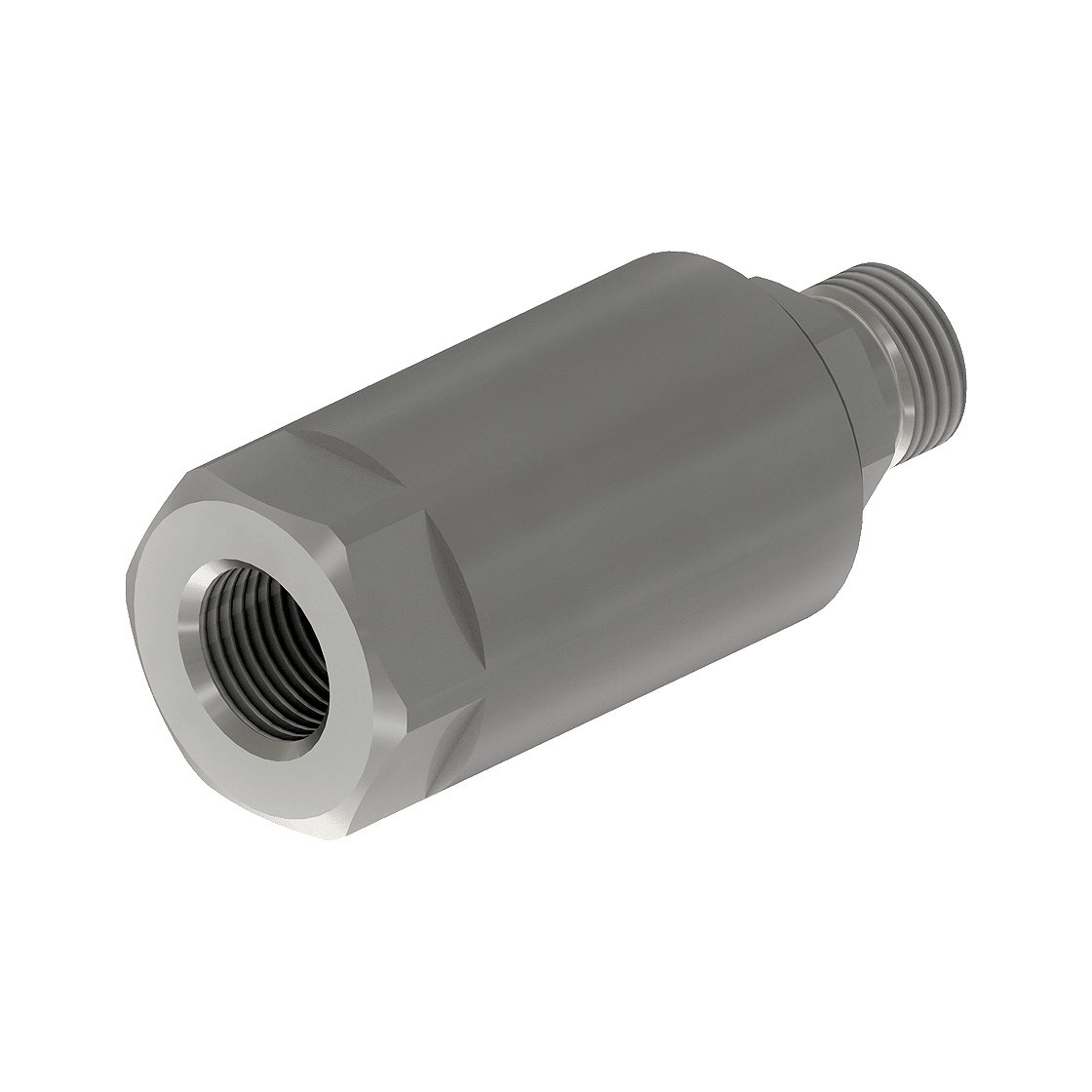

Valvole SJ HD – HEAVY DUTY

SJ HD - HEAVY DUTY

giunti girevoli per macchine sollevamento

Giunto girevole per il settore agricolo

Scheda Tecnica

Carbon Steel
Tipo GIUNTI GIREVOLI / in linea
Dimensioni dal DN13 al DN32
Filettature BSP - UNF/SAE (on request)
Pressione fino a PN400
Temperatura range da -20°C fino a +80°C
pdf ( 1.55 MB )
Dettagli Tecnici
giunti girevoli in linea
IN LINE FROM 1/2” TO 1”
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NSJ2G030001 SJ10HD IN LINE 1/2 BSP G 1/2 92 36 68 40 95 10 50 40
NSJ2G040001 SJ10HD IN LINE 3/4 BSP G 3/4 120 45 89 50 150 14 50 35
NSJ2G050001 SJ10HD IN LINE 1 BSP G 1 122 50 90 55 215 20 45 35
Download: Cataloghi e Disegni

SJ HD

DATASHEET
pdf ( 1.55 MB )
