Blocco valvola di sicurezza per settore siderurgico

SAFETY VALVE

Manuale e con Solenoide

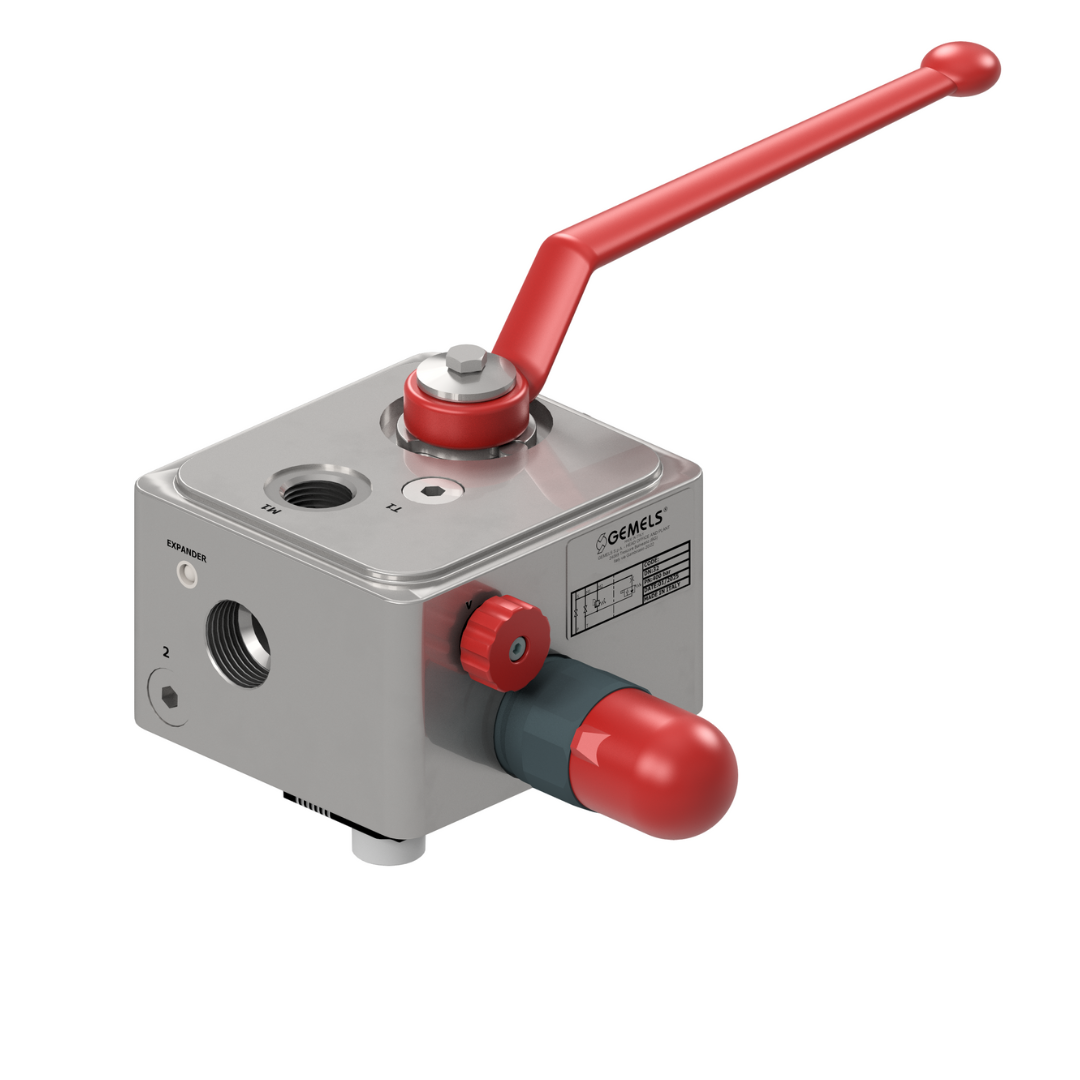

La valvola di sicurezza è un blocco di isolamento e scarico idraulico con funzioni di sicurezza progettato per gli accumulatori idraulici. Il blocco è costituito da almeno tre componenti fondamentali.

  1. La valvola principale è una valvola a sfera (BV), responsabile di intercettare e isolare l’accumulatore dal sistema idraulico.
  2. Il componente di sicurezza è una valvola di sicurezza automatica (DBV), preimpostata su alla pressione richiesta.
  3. Il sistema di scarico manuale è azionato da una valvola a spillo (V), che consente il drenaggio del fluido.
  4. Un componente opzionale è l’elettrovalvola (SV), che consente lo scarico del fluido a distanza.

Tutti i modelli sono dotati di una valvola di sicurezza ad azionamento diretto, che scarica il fluido in caso di aumento anomalo della pressione. Come componente di sicurezza è certificata, calibrata e marcata CE in conformità con la Direttiva Europea sulle Apparecchiature in Pressione (PED) 2014/68/UE.

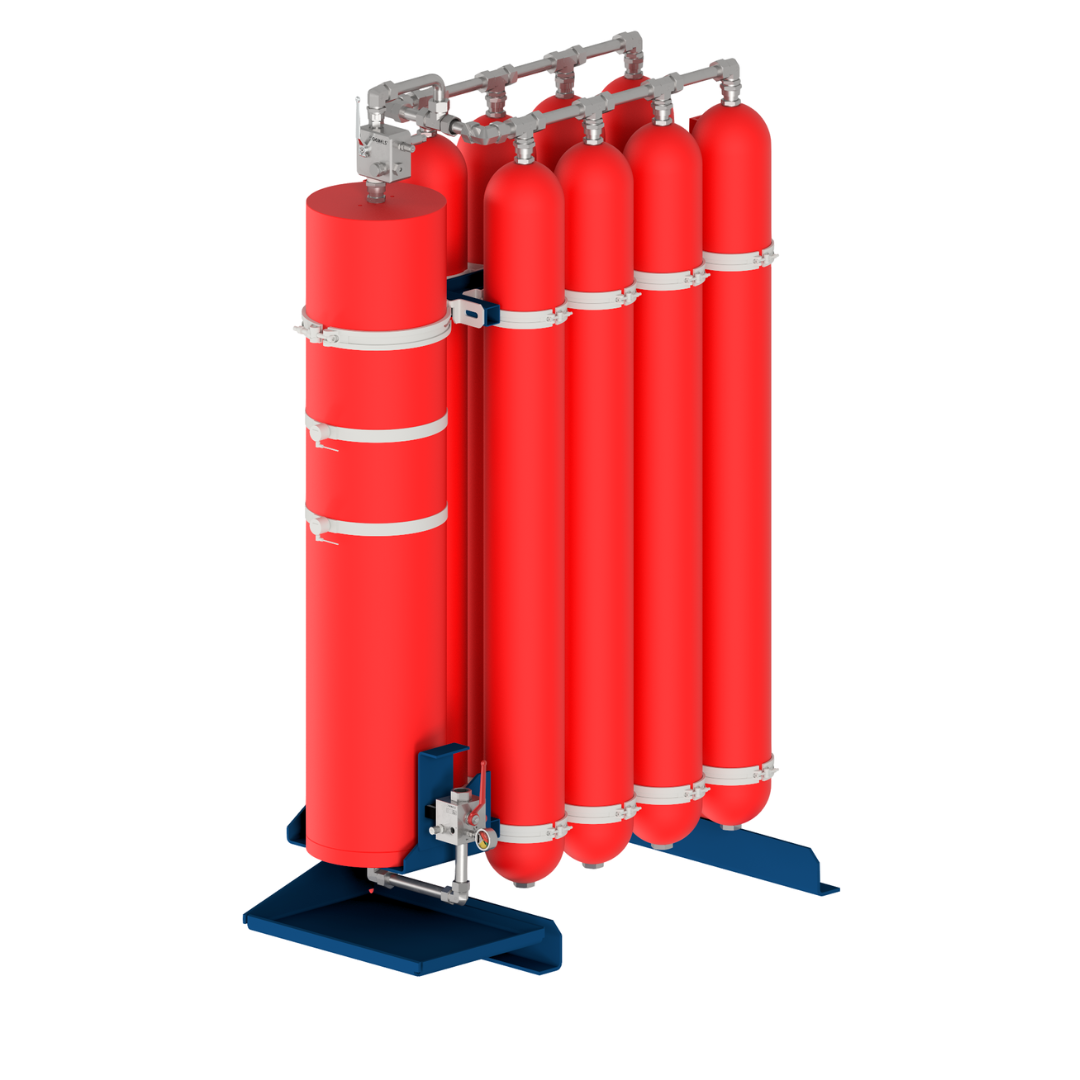

Per motivi di sicurezza, è essenziale installare il blocco valvola di sicurezza il più vicino possibile agli accumulatori. La valvola di sicurezza soddisfa pienamente tutti i requisiti di sicurezza indicati nell’Allegato I della direttiva PED 2014/68/EU.

Caratteristiche Generali

  • Temperatura: -20°C + 90°C
  • Filettatura: BSP, NPT, SAE J1926
  • Materiale: Acciaio al carbonio fosfatato
  • Gamma di viscosità del fluido: 10 – 40cSt
  • Disponibile con alimentazione per elettrovalvola: 24VDC, 105VDC, 110V, 220V, P=18W
Dettagli Tecnici
SAFETY VALVE MANUAL AND SOLENOID OPERATED
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00305 10 42 59 117 99 125 193 110 117 10 G3/8 137 M33×2 9 G1/2
PG00331 10 42 59 117 99 125 193 110 117 10 N3/8 137 M33×2 9 N1/2
PG00332 10 42 59 117 99 125 193 110 117 10 SAE6 9/16-18 UNF 137 M33×2 9 SAE8 3/4-16 UNF
PG00306 20 42 74 144 119 108 182 200 121 20 G1 157 M33×2 14 G1/2
PG00333 20 42 74 144 119 108 182 200 121 20 N1 157 M33×2 14 N1/2
PG00334 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 157 M33×2 14 SAE8 3/4-16 UNF
PG00351 25 42 87 152 129 119 187.5 200 132 25 G1 168 M33×2 14 G1/2
PG00352 25 42 87 152 129 119 187.5 200 132 25 N1 168 M33×2 14 N1/2
PG00353 25 42 87 152 129 119 187.5 200 132 25 SAE16 1-5/16-12 UNF 168 M33×2 14 SAE8 3/4-16 UNF
PG00307 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 189 M33×2 17 G1/2
PG00335 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 189 M33×2 17 N1/2
PG00336 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 189 M33×2 17 SAE8 3/4-16 UNF
SAFETY VALVE MANUAL OPERATED
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00296 10 42 59 117 99 125 193 110 108 10 G3/8 75 M33×2 9 G1/2
PG00325 10 42 59 117 99 125 193 110 108 10 N3/8 75 M33×2 9 N1/2
PG00326 10 42 59 117 99 125 193 110 108 10 SAE6 9/16-18 UNF 75 M33×2 9 SAE8 3/4-16 UNF
PG00297 20 42 74 144 119 108 182 200 121 20 G1 95 M33×2 14 G1/2
PG00327 20 42 74 144 119 108 182 200 121 20 N1 95 M33×2 14 N1/2
PG00328 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 95 M33×2 14 SAE8 3/4-16 UNF
PG00344 25 42 87 152 129 119 187.5 200 132 25 G1 106 M33×2 14 G1/2
PG00350 25 42 87 152 129 119 187.5 200 132 25 N1 106 M33×2 14 N1/2
PG00298 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 127 M33×2 17 G1/2
PG00329 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 127 M33×2 17 N1/2
PG00330 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 127 M33×2 17 SAE8 3/4-16 UNF
Certificazioni
valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.
