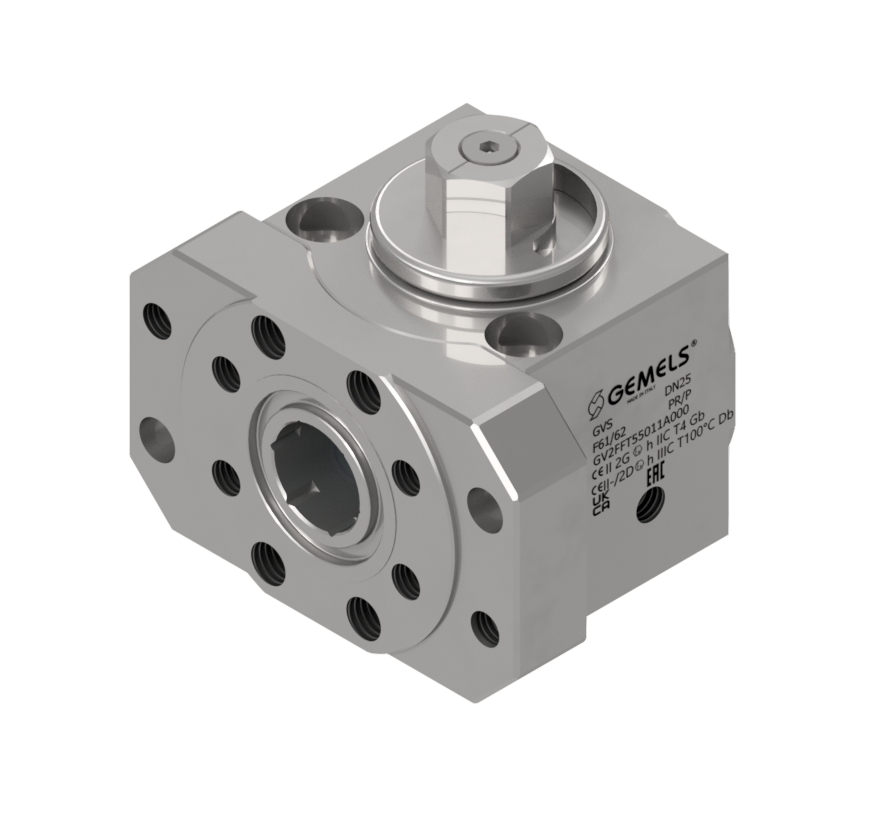

VALVOLA A SFERA

GVS FLANGED

Flanged ball valve for mining & drilling

2 VIE ALTA PRESSIONE FLANGIATA (PANEL MOUNTING)

Le valvole a sfera della serie GVS Flangiate rappresentano una soluzione compatta e ad alte prestazioni per applicazioni a 2 vie ad alta pressione con connessioni flangiate, progettate per sistemi industriali come impianti idraulici, skid, pipeline e applicazioni di energia rinnovabile e steel. Sono ideali per installazioni che richiedono robustezza, affidabilità e integrazione su linee ad alta pressione.

Grazie alla costruzione in acciaio al carbonio e alla capacità di operare fino a PN420 / S3000–S6000, le valvole GVS Flanged garantiscono elevata resistenza meccanica e continuità operativa anche in condizioni gravose. La configurazione a connessione flangiata ISO 6162 / SAE J518 assicura un’installazione sicura e standardizzata su impianti industriali.

La geometria del corpo è ottimizzata per applicazioni su pipeline e sistemi skid-mounted, offrendo un flusso regolare e una gestione efficiente dei circuiti idraulici ad alta pressione. La struttura robusta le rende adatte anche a contesti critici e impianti complessi.

Le valvole GVS Flanged sono la scelta ideale per applicazioni che richiedono connessioni industriali flangiate, affidabilità operativa e gestione sicura dei fluidi in sistemi energetici e industriali avanzati.

Scheda Tecnica

Carbon Steel
Tipo VALVOLA A SFERA 2 VIE
Dimensioni dal DN13 al DN32
Filettature ISO6162-1/-2 (SAE J518)
Pressione fino a PN420 / S3000-S6000
Temperatura range da -20°C a +100°C
pdf ( 1.08 MB )
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Closure 1 1,0737
3 Ball 1 1,0737
4 Stem 1 1,0737
5 Ball seat 2 POM
6 Pin 1 1,0737
7 Stem ring 1 POM
8 Spring UNl17223-1 1 1,0116
9 Spring ball 1 1,0116
10 Stem o-ring 1 FKM
11 Adapter o-ring 1 FKM
12 Washer 1 1,0737
13 Screw 1 DIN 7991 8.8
ISO6162-1/-2 (SAE J518)
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2FFT3G011BA00 GVS 1/2 F61/62 13 42 49,5 24,6 90 20 14 61,2 75 46 74 42,5 M8 13 45 17,5 38,1 9 M8 1,6 40,5 18,2 M8
GV2FFT4G011BA00 GVS 3/4 F61/62 20 42 63 31,4 109 26 14 80,7 80,1 58 92 53,5 M10 20 50 23,8 50,8 14 M10 53,5 47,6 22,2 M10
GV2FFT5G011BA00 GVS 1 F61/62 25 42 72 37 114 30 18,5 91 84 58 95,6 58,5 M10 25 50 27,8 57,2 14 M12 58,5 52,4 26,2 M10
GV2FFT6G011BA00 GVS 1 1/4 F62 32 42 89 42,5 129 40 18,5 90 70 108 58,8 M10 32 50 31 66,7 17 M12 5,7 M16
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

certificazione UKCA
UKCA

La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.
