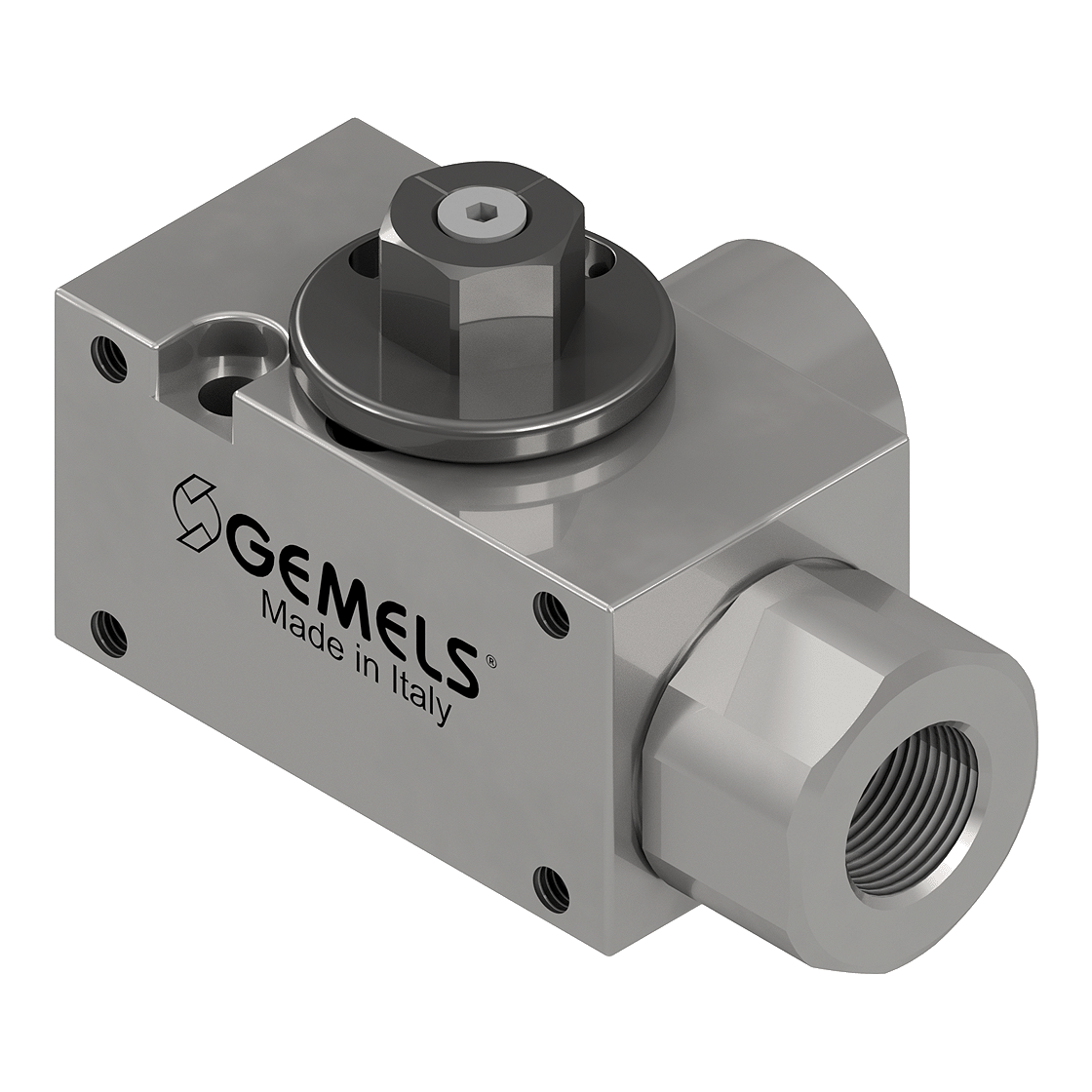

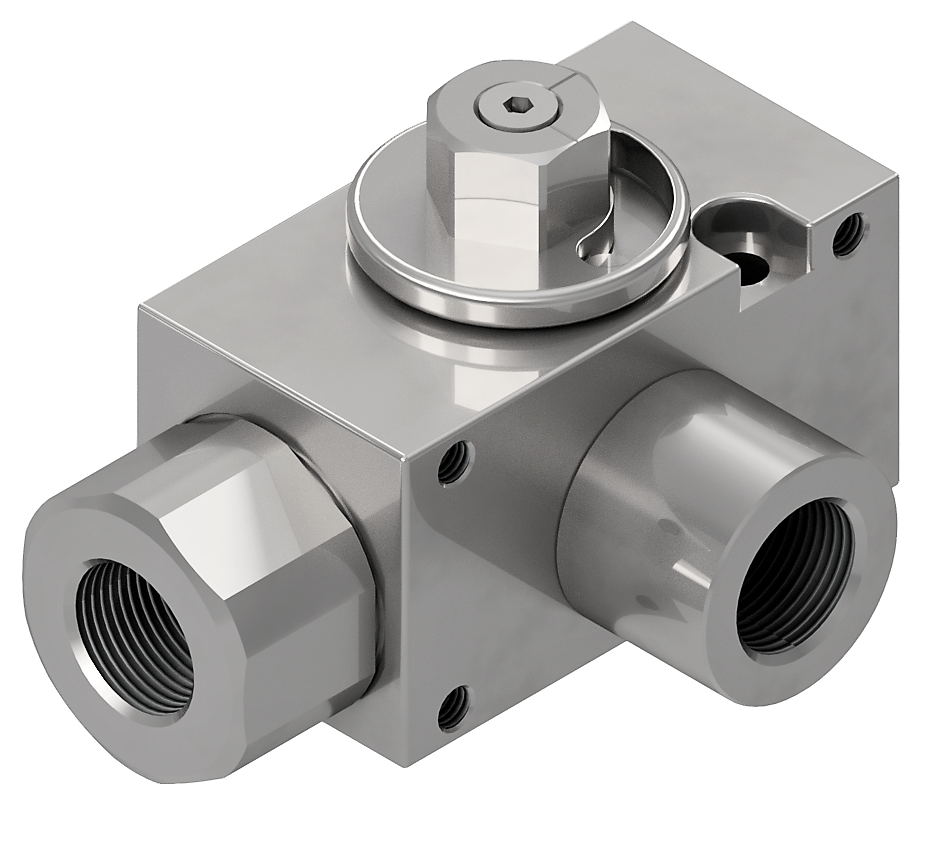

Valvole GV3

GV3

valvola a sfera 3 vie

3 WAY HIGH PRESSURE

Scheda Tecnica

Carbon Steel
Tipo VALVOLA A SFERA 3 VIE
Dimensioni dal DN10 al DN32
Filettature BSP-NPT-SAE / ISO6162-1
Pressione fino a PN500/S6000
Temperatura range da -20°C fino a +100°C

Caratteristiche Generali

DISPONIBILE PIASTRA SALDATA DI MONTAGGIO LATERALE ed INFERIORE

Visualizza Accessori
pdf ( 1.32 MB )
Composizione Materiali
valvola a sfera 3 vie
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Adapter 1 1,0737
3 Ball 1 1,0737
4 Stem 1 1,0737
5 Ball seat 2 POM
6 Pin 1 1,0737
7 Stem ring 1 POM
8 Spring UNl17223-1 1 1,0116
9 Spring ball 1 1,0116
10 Stem o-ring 1 FKM
11 Adapter o-ring 1 FKM
12 Adapter o-ring 1 FKM
13 Washer 1 1,0737
14 Screw 1 DIN 7991 8.8
15 Caps 2 PVC
Dettagli Tecnici
valvola a sfera per industria pesante ed estrazione minerario
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV3GGT24011B000 GV3 G 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 61 60.9 7 M6 10 G 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 1.15 56 33
GV3GGT33011B000 GV3 G 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 66.5 62.9 8 M8 13 G 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.362 64 33
GV3GGT43011B000 GV3 G 3/4 20 35 55 23.4 129.5 101 18.5 24 73.5 55 85 78 10.5 M8 20 G 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.51 80 43
GV3GGT53011B000 GV3 G 1 25 35 65 29.5 133.5 105 18.5 24 83.5 65 97.5 88 7.5 M8 25 G 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.564 90 53
GV3GGR63011B000 GV3 G 1 1/4 R 25 35 65 29.5 133.5 105 18.5 24 83.5 65 99 88 7.5 M8 25 G 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.485 90 53
GV3GGT63011B000 GV3 G 1 1/4 32 35 80 33.5 133.5 105 18.5 30 98.5 80 118 104 9.5 M8 32 G 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 5.32 86 64
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV3NNT24011B000 GV3 N 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 61 60.9 7 M6 10 N 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 1.15 56 33
GV3NNT33011B000 GV3 N 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 66.5 62.9 8 M8 13 N 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.362 64 33
GV3NNT43011B000 GV3 N 3/4 20 35 55 23.4 129.5 101 18.5 24 73.5 55 85 78 10.5 M8 20 N 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.51 80 43
GV3NNT53011B000 GV3 N 1 25 35 65 29.5 133.5 105 18.5 24 83.5 65 97.5 88 7.5 M8 25 N 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.564 90 53
GV3NNR63011B000 GV3 N 1 1/4 R 25 35 65 29.5 133.5 105 18.5 24 83.5 65 99 88 7.5 M8 25 N 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.485 90 53
GV3NNT63011B000 GV3 N 1 1/4 32 35 80 33.5 133.5 105 18.5 30 98.5 80 118 104 9.5 M8 32 N 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 5.32 86 64
disegno tecnico Gemels
SAE J1926-1
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV3EEE14011B000 GV3 SAE6 10 50 43 20.4 88.5 70 14.1 19 57.1 37 61 60.9 7 M6 10 SAE6 10.5 6.25 6.5 16 9 54 24 6.6 3.5 1.15 56 33
GV3EEE23011B000 GV3 SAE8 13 50 45 21.7 103.5 80 14.1 19 59.1 45 66.5 62.9 8 M8 13 SAE8 10.5 6.25 6.5 23 9 57 32 6.6 6 1.362 64 33
GV3EEE33011B000 GV3 SAE12 20 35 55 23.4 129.5 101 18.5 24 73.5 55 85 78 10.5 M8 20 SAE12 13.5 9 7.5 25.5 14 75.5 40 8 6 2.51 80 43
GV3EEE43011B000 GV3 SAE16 25 35 65 29.5 133.5 105 18.5 24 83.5 65 97.5 88 7.5 M8 25 SAE16 13.5 9 8.5 27.5 14 77.5 48 8 6 3.564 90 53
GV3EEE83011B000 GV3 SAE20R 25 35 65 29.5 133.5 105 18.5 24 83.5 65 99 88 7.5 M8 25 SAE20R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.485 90 53
GV3EEE53011B000 GV3 SAE20 32 35 80 33.5 133.5 105 18.5 30 98.5 80 118 104 9.5 M8 32 SAE20 13.5 9 10 24.5 17 80.5 60 8 8 5.32 86 64
disegno tecnico Gemels
Certificazioni
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

Download: Cataloghi e Disegni

GV3

DATASHEET
pdf ( 1.32 MB )

GV3

DRAWING
Il download di alcuni file è riservato alle persone registrate. Se non sei registrato, procedi subito. Clicca qui per registrarti
zip ( 809.06 KB )
GV3 G 3/8 stp ( 764.01 KB )
GV3 G 1/2 stp ( 549.93 KB )
GV3 G 3/4 stp ( 334.20 KB )
GV3 G 1 stp ( 345.94 KB )
GV3 G 1 1/4 stp ( 764.97 KB )
