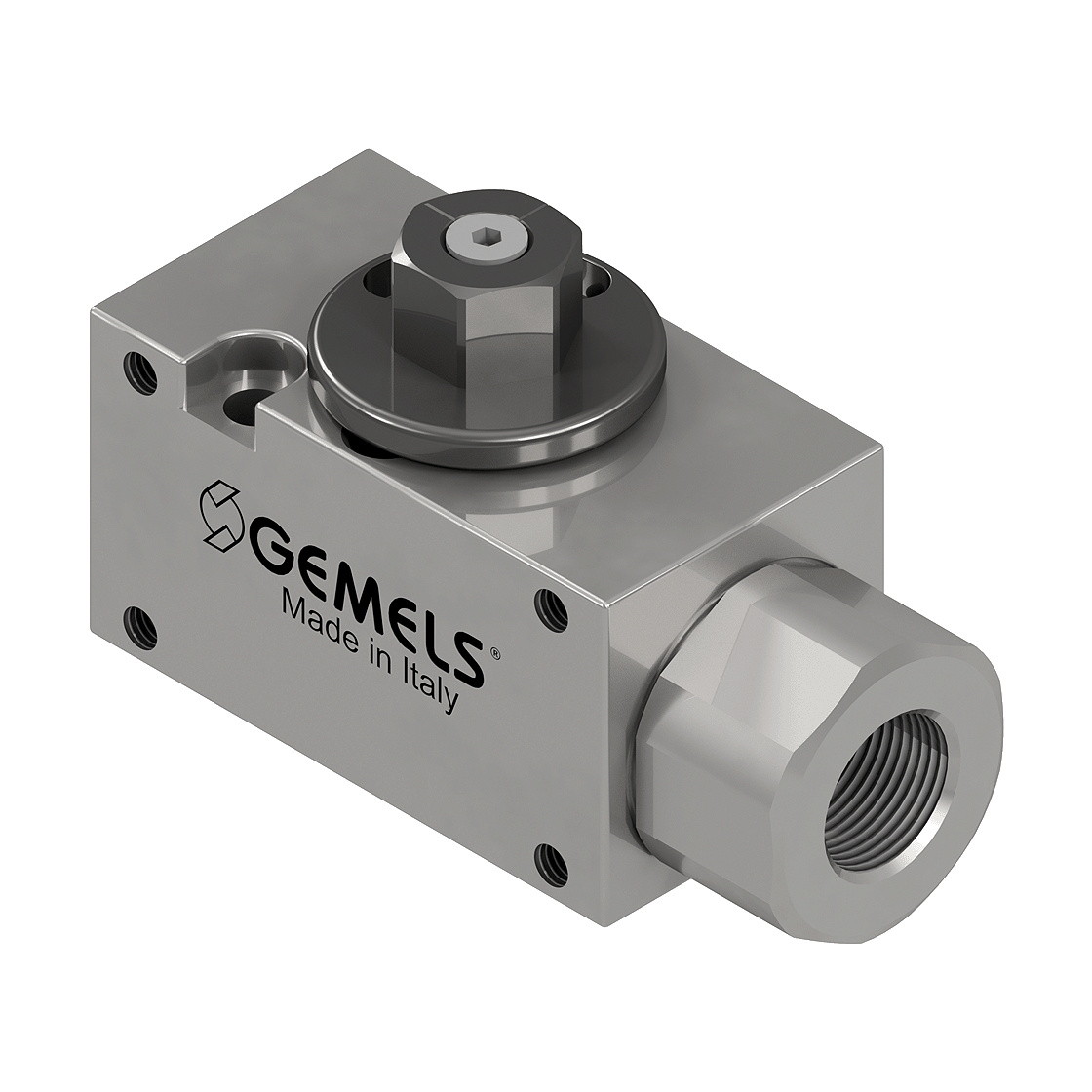

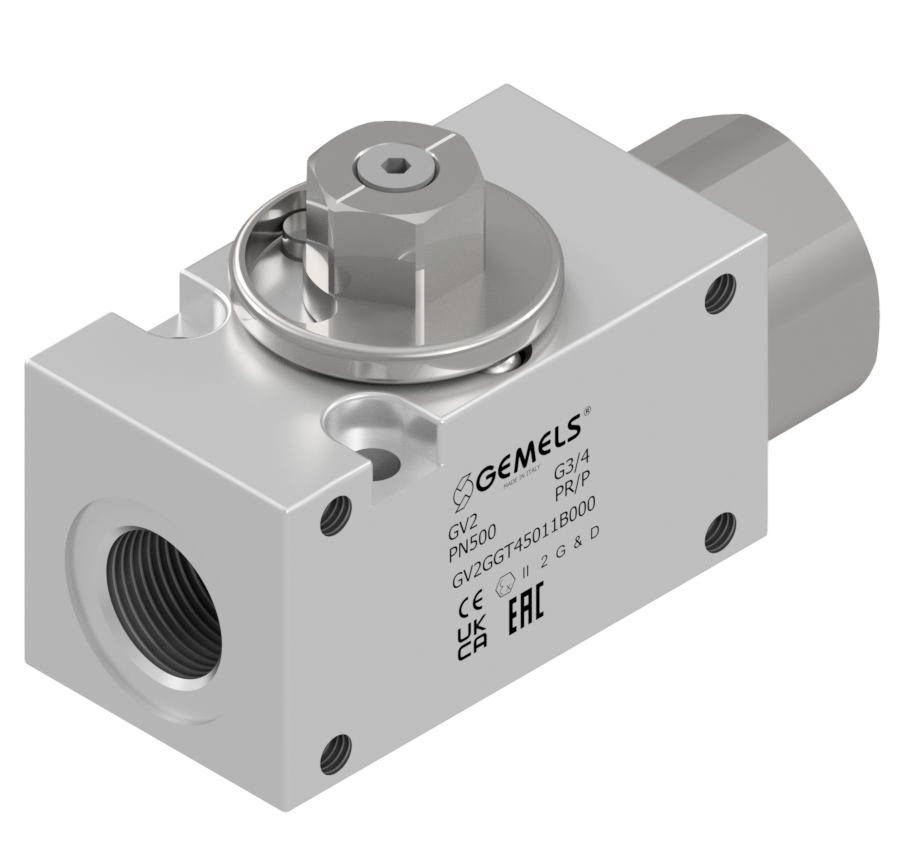

valvola a sfera per industria pesante ed estrazione e minerario

2 WAY HIGH PRESSURE

Scheda Tecnica

Carbon Steel
Tipo VALVOLA A SFERA 2 VIE
Dimensioni dal DN10 al DN32
Filettature BSP-NPT-SAE / ISO6162-1
Pressione fino a PN500/S6000
Temperatura range da -20°C fino a +100°C

Caratteristiche Generali

DISPONIBILE PIASTRA SALDATA DI MONTAGGIO LATERALE ed INFERIORE

Visualizza Accessori
pdf ( 952.06 KB )
Composizione Materiali
valvola a sfera per industria pesante ed estrazione minerario
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Adapter 1 1,0737
3 Ball 1 1,0737
4 Stem 1 1,0737
5 Ball seat 2 POM
6 Pin 1 1,0737
7 Stem ring 1 POM
8 Spring UNl17223-1 1 1,0116
9 Spring ball 1 1,0116
10 Stem o-ring 1 FKM
11 Adapter o-ring 1 FKM
12 Adapter o-ring 1 FKM
13 Washer 1 1,0737
14 Screw 1 DIN 7991 8.8
15 Caps 2 PVC
Dettagli Tecnici
valvola a sfera con certificazioni
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2GGT25011B000 GV2 G 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 G 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2GGT35011B000 GV2 G 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 G 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2GGT45011B000 GV2 G 3/4 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 G 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2GGT55011B000 GV2 G 1 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 G 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2GGR65011B000 GV2 G 1 1/4 R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 G 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2GGT65011B000 GV2 G 1 1/4 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 G 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2NNT25011B000 GV2 N 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 N 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2NNT35011B000 GV2 N 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 N 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2NNT45011B000 GV2 N 3/4 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 N 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2NNT55011B000 GV2 N 1 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 N 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2NNR65011B000 GV2 N 1 1/4 R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 N 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2NNT65011B000 GV2 N 1 1/4 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 N 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
SAE J1926-1
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2EEE15011B000 GV2 SAE6 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 SAE6 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2EEE25011B000 GV2 SAE8 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 SAE8 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2EEE35011B000 GV2 SAE12 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 SAE12 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2EEE45011B000 GV2 SAE16 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 SAE16 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2EEE85011B000 GV2 SAE20R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 SAE20R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2EEE55011B000 GV2 SAE20 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 SAE20 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
Certificazioni
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

certificazione UKCA
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

Download: Cataloghi e Disegni

GV2

DATASHEET
pdf ( 952.06 KB )

GV2

DRAWING
Il download di alcuni file è riservato alle persone registrate. Se non sei registrato, procedi subito. Clicca qui per registrarti
zip ( 626.98 KB )
GV2 G 3/8 stp ( 540.71 KB )
GV2 G 1/2 stp ( 519.32 KB )
GV2 G 3/4 stp ( 436.19 KB )
GV2 G 1 stp ( 429.67 KB )
GV2 G 1 1/4R stp ( 471.49 KB )
GV2 G 1 1/4 stp ( 456.36 KB )
