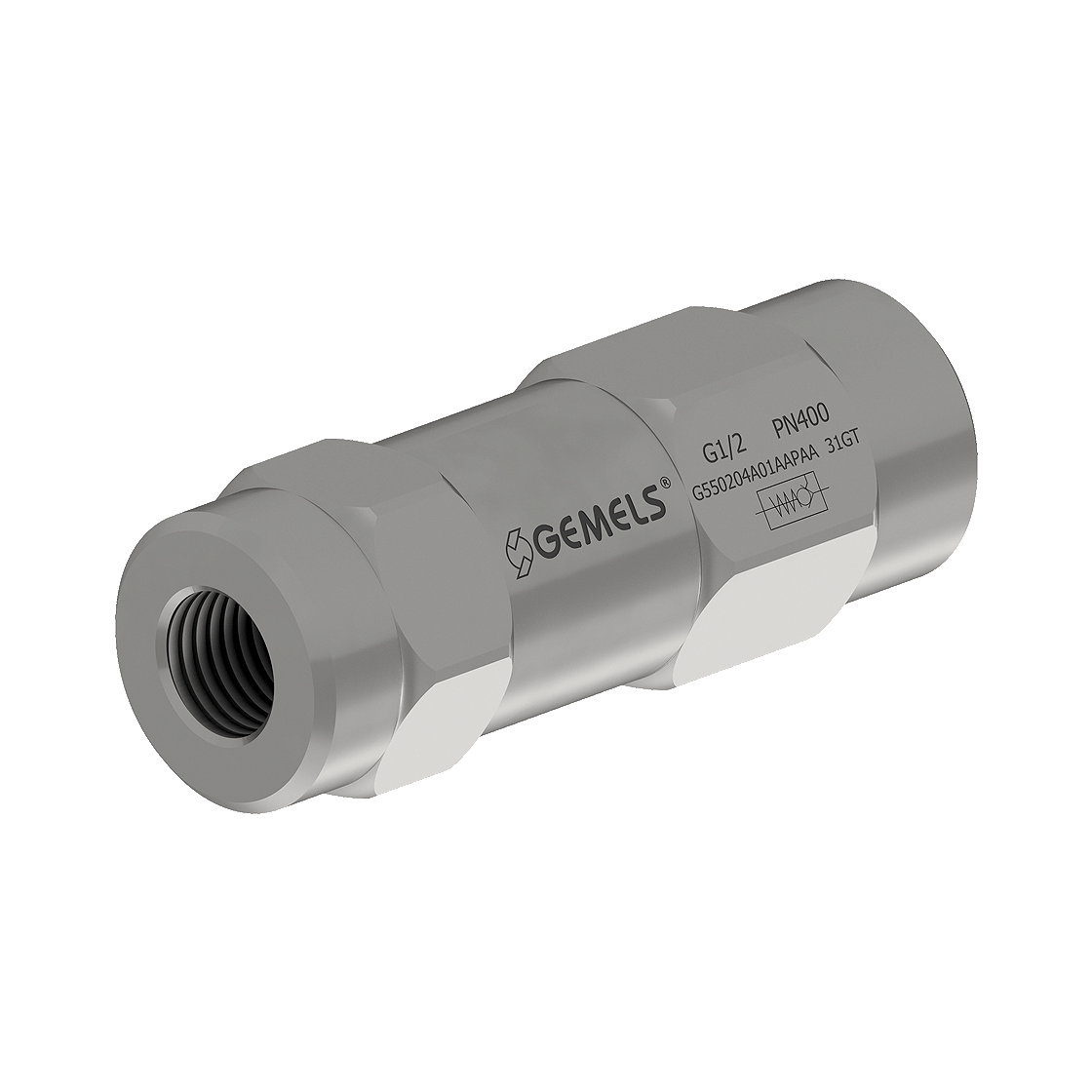

VALVOLA DI BLOCCO PILOTATA SINGOLO EFFETTO 3VIE

GPS

single pilot operated check valves per movimento terra

Valvola per l'industria pesante

Le valvole della serie GPS sono progettate per applicazioni oleodinamiche dove è necessario bloccare il movimento di un attuatore e mantenere la posizione sotto carico. Sono particolarmente adatte per sistemi idraulici e macchine industriali dove è richiesta sicurezza e controllo del carico.

La configurazione come valvola di blocco pilotata a semplice effetto consente il passaggio del fluido in una direzione e il blocco del flusso inverso, che viene sbloccato solo tramite segnale pilota. Questo garantisce il mantenimento stabile della posizione dell’attuatore anche in assenza di pressione di comando.

Realizzate in acciaio al carbonio, le valvole GPS assicurano elevata resistenza meccanica e affidabilità nel tempo anche in condizioni operative gravose. La struttura compatta e le connessioni standard BSP permettono una facile integrazione nei circuiti oleodinamici esistenti.

Scheda Tecnica

Carbon Steel
Tipo VALVOLA DI BLOCCO PILOTATA SINGOLO EFFETTO 3VIE
Dimensioni dal DN6 al DN25
Filettature BSP
Pressione fino a PN400
Temperatura range da -20°C fino a +100°C
pdf ( 2.40 MB )
valvola di blocco pilotata singolo effetto 3vie
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
G550202A01AARAA GPS G 1/4 103 36 0.25 11 12 1:9 0.25 40 0.65 0.25
G550203A01AARAA GPS G 3/8 109 40 0.375 11.5 30 1:6 0.5 40 0.82 0.25
G550204A01AAPAA GPS G 1/2 120 42 0.5 11 45 1:4.5 0.3 35 0.96 0.25
G550205A01AAPAA GPS G 3/4 131 55 0.75 14 85 1:3.7 0.05 35 1.95 0.25
G550206A01AAPAA GPS G 1 165 55 1 14 120 1:3.5 0.1 35 2.35 0.25
disegno tecnico Gemels
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

GPS

DATASHEET
pdf ( 2.40 MB )
