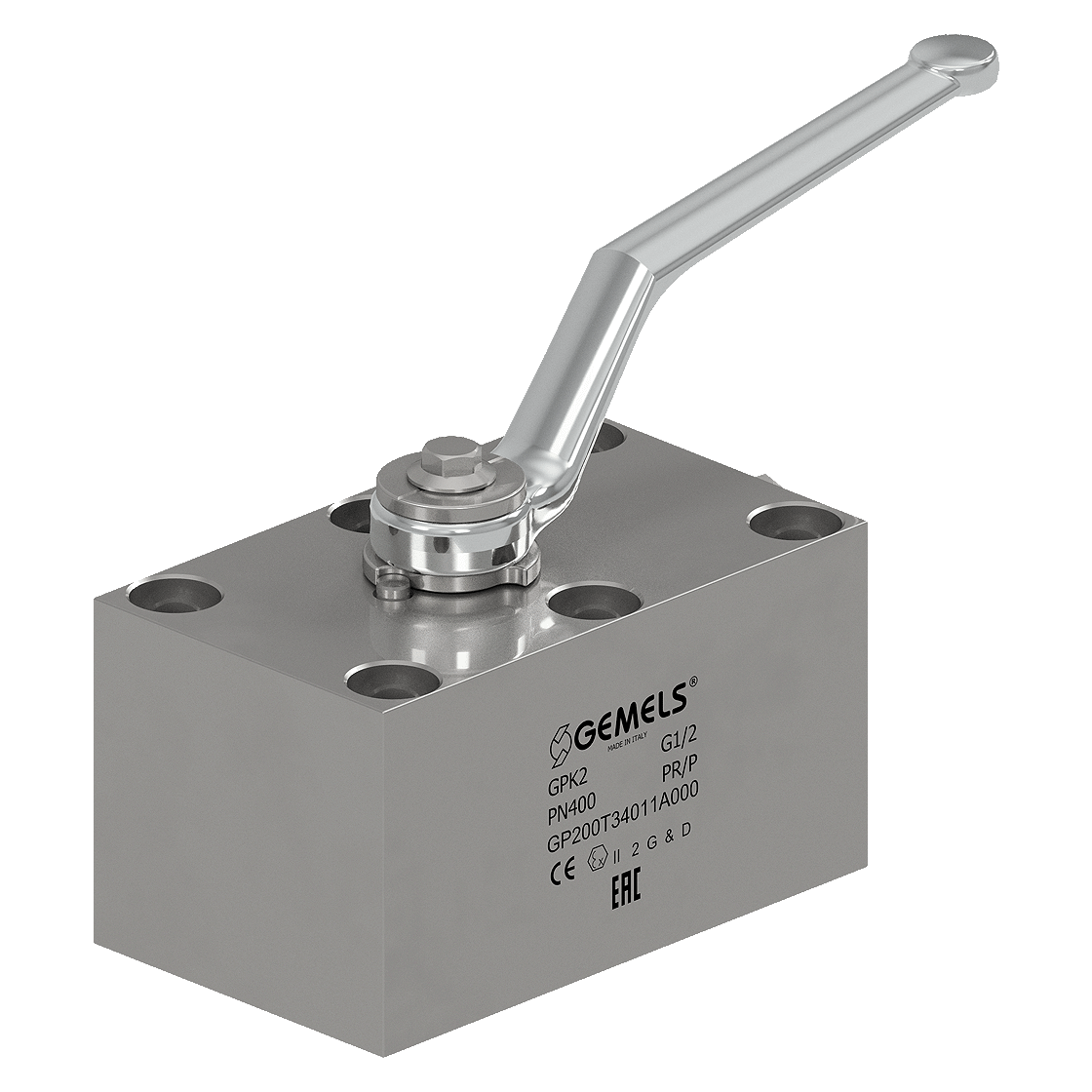

Valvole GPK2

GPK2

valvola a sfera per siderurgia

2 WAY MANIFOLD

Scheda Tecnica

Carbon Steel
Tipo MANIFOLD
Dimensioni dal DN6 al DN50
Filettature Drilling pattern Gemels
Pressione fino a PN500
Temperatura range da -20°C fino a +100°C
Visualizza Accessori
pdf ( 1.22 MB )
Composizione Materiali
GPK2 2 vie con manifold
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Adapter 1 1,0737
3 Ball 1 1,0737
4 Stem 1 1,0737
5 Ball seat 2 POM
6 Handle 1 ZINC
7 Washer 1 1,0116
8 Washer 1 1,0116
9 Stem ring 1 POM
10 Pin 1 1,0737
11 Seeger 1 1,4301
12 Adapter o-ring 1 NBR
13 Adapter o-ring 1 NBR
14 Body o-ring 2 NBR
15 Stem o-ring 1 NBR
16 Screw 1 Din 6921 8.8
17 Back-Up 2 PTFE
Dettagli Tecnici
valvola a sfera
GPK2
valvola a sfera per impianti siderurgici e industriale
DRILLING PATTERN FOR DN6 TO DN10
valvola a sfera per offshore, impianti siderurgici e industriale
DRILLING PATTERN FOR DN13 TO DN50
GPK2 - DRILLING PATTERN
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GP200T15011A000 GPK2 6 50 35 22.5 64.5 58 6 7.5 35 34.5 48.5 0.5 9.5 13.5 20 42.5 40 60 61 44.5 6 M6 11.8 7,30 X 2,40 10.5 6.5 9 6 44 27 26.5 0.593 9.5
GP200T25011A000 GPK2 10 50 45 22.5 79.5 70 9.5 11 44 52.5 60 2.5 10 20 27.5 59 55 110 101 54 10 M8 14.9 9.92 X 2.62 13.5 8.5 7.5 9 62.5 40 28.75 1.304 10
GP200T34011A000 GPK2 13 40 55 30 110.5 100 13 11 58 74.5 82 8.5 18 22.5 30 33 69 60 110 111 76 13 M8 24.9 20.64 X 2.62 13.5 8.5 9.5 51 9 92.5 45 44 2.387 18
GP200T43011A000 GPK2 20 35 70 38.5 129 118 20 14 69 87.5 97 9.5 21 25.5 35 39 88.5 70 180 121.5 90 20 M10 29 23.81 X 2.62 16.5 10.5 11.5 60 14 108.5 51 52 4.079 21
GP200T53011A000 GPK2 25 35 79.5 44 146 135 25 14 81 100 111 15 24 30 40 43 98 80 180 131 105 25 M10 34.9 31,42 X 2,62 16.5 10.5 9 66.5 14 124 60 61.25 5.883 24
GP200T63011A000 GPK2 32 35 105.5 58.75 183.5 165 32 14 96 119 137 17 28 39 50 51 124 100 300 124 124 32 M12 39.7 34.59 X 2.62 19 13 11 79 17 147 78 74 12.169 28
GP200T73011A000 GPK2 40 35 115 61.25 201.5 185 37 14 112 156 29 47.5 65 56 133.5 130 300 134 141 40 M16 47.7 42,52 X 2,62 25 16.5 29 85 17 141 95 85 18.624 29
GP200T83011A000 GPK2 50 35 129 72 256.5 240 48 14 136 202 38 56 75 68 147 150 300 147.5 174 48 M20 59.8 53,64 X 2,62 31 21 38 106 17 174 112 106 30.644 38
Certificazioni
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

certificazione UKCA
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

Download: Cataloghi e Disegni

GPK2

DATASHEET
pdf ( 1.22 MB )

GPK2

DRAWING
Il download di alcuni file è riservato alle persone registrate. Se non sei registrato, procedi subito. Clicca qui per registrarti
zip ( 797.97 KB )
GPK2 1/4 stp ( 281.39 KB )
GPK2 3/8 stp ( 627.13 KB )
GPK2 1/2 stp ( 649.94 KB )
GPK2 3/4 stp ( 1.06 MB )
GPK2 1 stp ( 1.05 MB )
GPK2 1 1/4 stp ( 357.31 KB )
