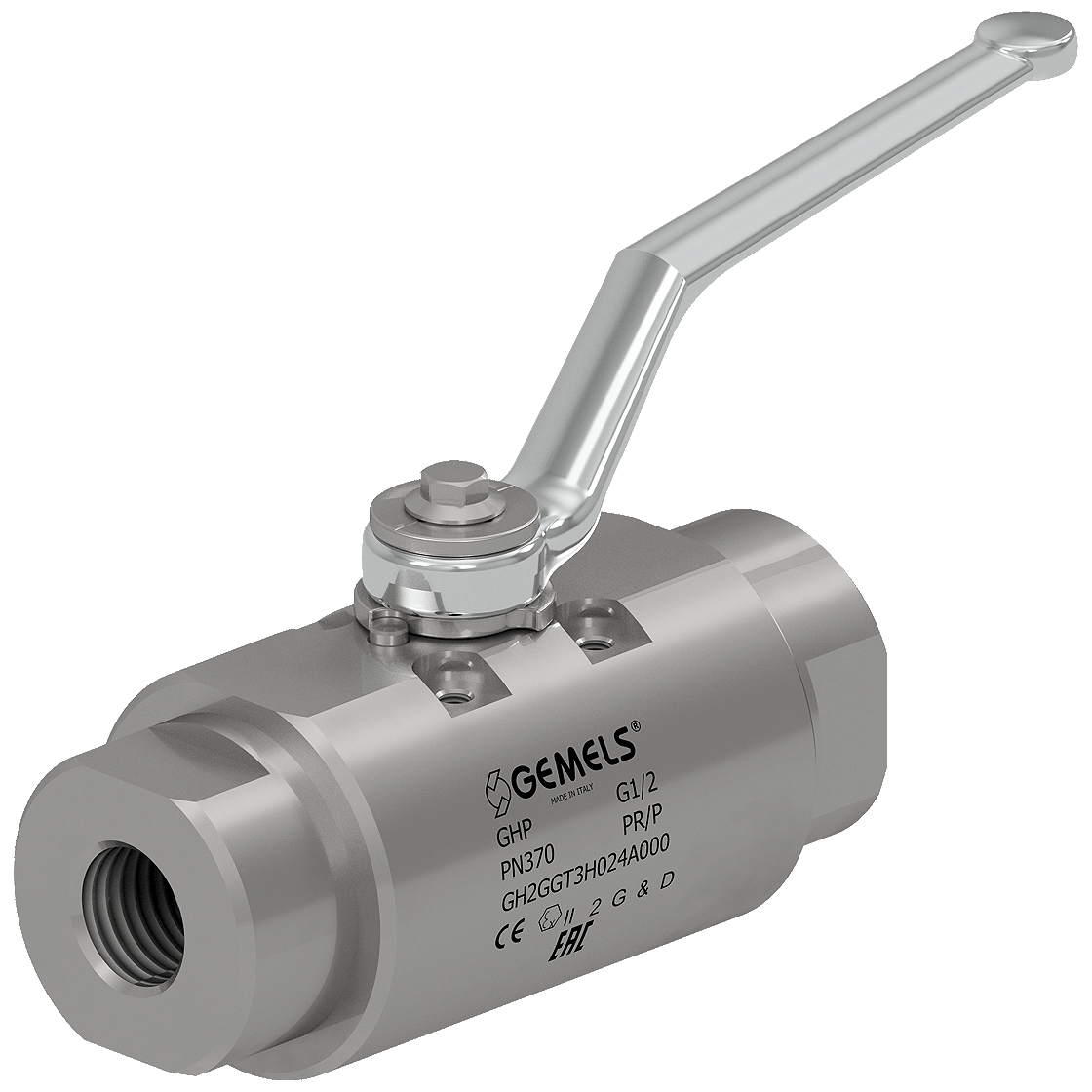

Valvole GHP

GHP

valvola a sfera per antincendio

2 WAY HIGH PRESSURE

Scheda Tecnica

Carbon Steel
Tipo VALVOLA A SFERA 2 VIE
Dimensioni dal DN13 al DN100
Filettature BSP-NPT
Pressione fino a PN370
Temperatura range da -20°C fino a +100°C
Stainless Steel
Tipo VALVOLA A SFERA 2 VIE
Dimensioni dal DN13 al DN100
Filettature BSP-NPT
Pressione fino a PN370
Temperatura range da -30°C fino a +100°C
Visualizza Accessori
pdf ( 843.95 KB )
Composizione Materiali
GHP 2 WAY HIGH PRESSURE
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0570 1,4404
2 Adapter 1 1,0570 1,4404
3 Ball 1 1,4404 1,4404
4 Stem 1 1,4404 1,4404
5 Ball seat 2 POM POM
6 Handle 1 ZINC ZINC
7 Washer 1 1,0116 1,4404
8 Washer 1 1,0116 1,4404
9 Stem ring 1 POM POM
10 Pin 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4404
12 Adapter o-ring 1 NBR NBR
13 Stem o-ring 1 NBR NBR
14 Screw 1 Din 6921 8.8 Din 6921 A4
15 Caps 2 PVC PVC
Dettagli Tecnici
valvola a sfera settore antincendio
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2GGT3H024A000 GHP G 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 G 1/2 M5 9 36 1.81
GH2GGT4H024A000 GHP G 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 G 3/4 M6 14 50 4.378
GH2GGT5H024A000 GHP G 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 G 1 M6 14 50 6.219
GH2GGT6H024A000 GHP G 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 G 1 1/4 M6 17 50 6.74
GH2GGT7H024A000 GHP G 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 G 1 1/2 M6 17 50 10
GH2GGT8H024A000 GHP G 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 G 2 M6 17 50 11.169
GH2GGT9H02NA000 GHP G 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 G 2 1/2 M10 24 102 36.5
GH2GGTAH02NA000 GHP G 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 G 3 M10 24 102 46.5
GH2GGTBH02NA000 GHP G 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 G 4 M10 24 102 77
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2GGT3H044A000 GHP G 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 G 1/2 M5 9 36 1.81
GH2GGT4H044A000 GHP G 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 G 3/4 M6 14 50 4.378
GH2GGT5H044A000 GHP G 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 G 1 M6 14 50 6.219
GH2GGT6H044A000 GHP G 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 G 1 1/4 M6 17 50 6.74
GH2GGT7H044A000 GHP G 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 G 1 1/2 M6 17 50 10
GH2GGT8H044A000 GHP G 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 G 2 M6 17 50 11.169
GH2GGT9H04NA000 GHP G 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 G 2 1/2 M10 24 102 36.5
GH2GGTAH04NA000 GHP G 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 G 3 M10 24 102 46.5
GH2GGTBH04NA000 GHP G 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 G 4 M10 24 102 77
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2NNT3H024A000 GHP N 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 N 1/2 M5 9 36 1.81
GH2NNT4H024A000 GHP N 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 N 3/4 M6 14 50 4.378
GH2NNT5H024A000 GHP N 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 N 1 M6 14 50 6.219
GH2NNT6H024A000 GHP N 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 N 1 1/4 M6 17 50 6.74
GH2NNT7H024A000 GHP N 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 N 1 1/2 M6 17 50 10
GH2NNT8H024A000 GHP N 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 N 2 M6 17 50 11.169
GH2NNT9H02NA000 GHP N 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 N 2 1/2 M10 24 102 36.5
GH2NNTAH02NA000 GHP N 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 N 3 M10 24 102 46.5
GH2NNTBH02NA000 GHP N 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 N 4 M10 24 102 77
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2NNT3H044A000 GHP N 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 N 1/2 M5 9 36 1.81
GH2NNT4H044A000 GHP N 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 N 3/4 M6 14 50 4.378
GH2NNT5H044A000 GHP N 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 N 1 M6 14 50 6.219
GH2NNT6H044A000 GHP N 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 N 1 1/4 M6 17 50 6.74
GH2NNT7H044A000 GHP N 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 N 1 1/2 M6 17 50 10
GH2NNT8H044A000 GHP N 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 N 2 M6 17 50 11.169
GH2NNT9H04NA000 GHP N 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 N 2 1/2 M10 24 102 36.5
GH2NNTAH04NA000 GHP N 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 N 3 M10 24 102 46.5
GH2NNTBH04NA000 GHP N 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 N 4 M10 24 102 77
disegno tecnico Gemels
Certificazioni
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

certificazione UKCA
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

Download: Cataloghi e Disegni

GHP

DATASHEET
pdf ( 843.95 KB )
