Valvole GEV

GEV

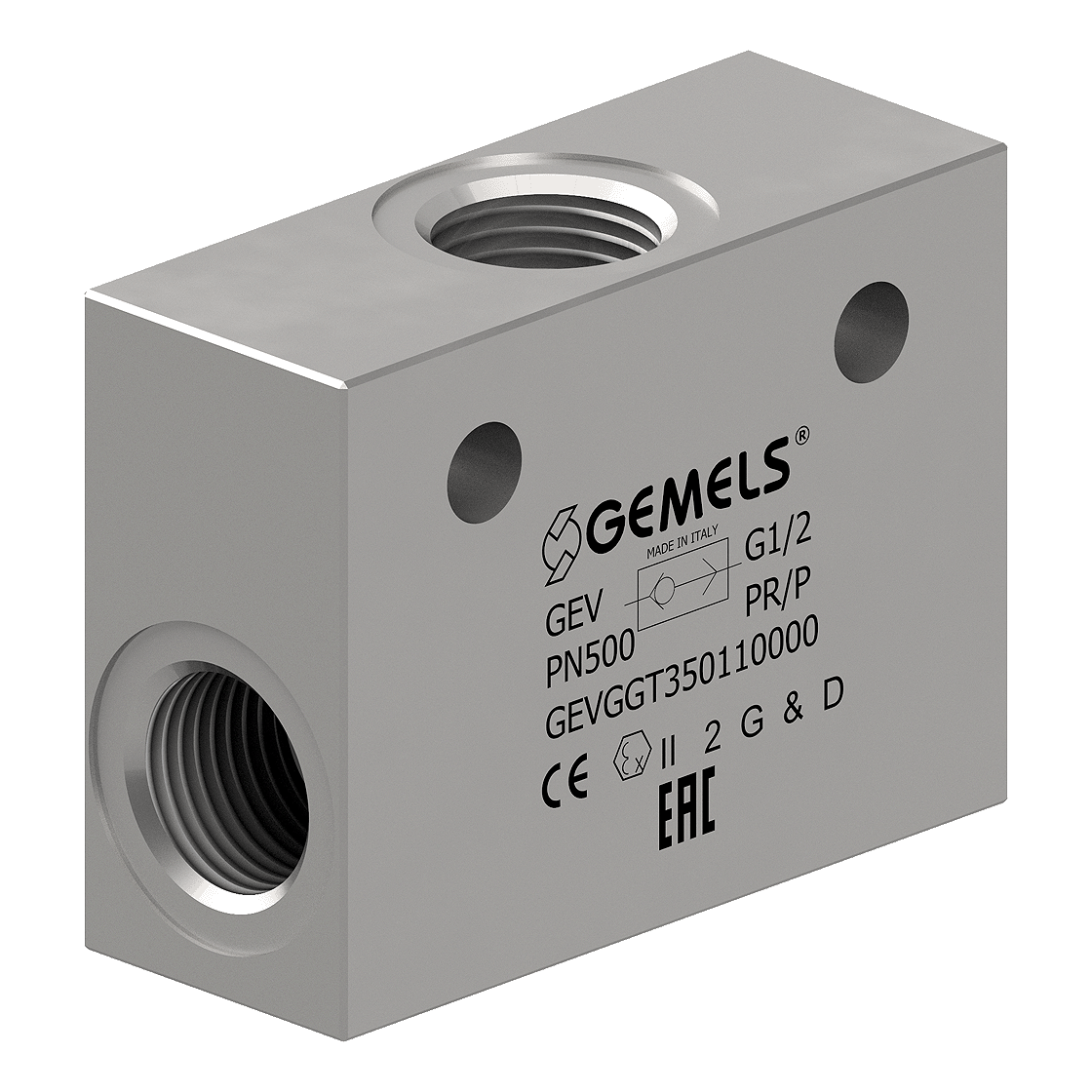

shuttle valve per macchine sollevamento

Valvola per macchine di sollevamento

Scheda Tecnica

Carbon Steel
Tipo VALVOLA DI COMMUTAZIONE
Dimensioni dal DN6 al DN25
Filettature BSP-NPT-SAE
Pressione fino a PN500
Temperatura range da - 20°C fino a +100°C
pdf ( 647.34 KB )
Composizione Materiali
valvola di commutazione GEV
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Adapter 1 1,0737
3 Ball 1 UNl3545
Dettagli Tecnici
valvola di commutazione
DIN/ISO 228 BSP
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVGGT120110000 GEV G 1/4 6 50 40 12 65 25 5 G 1/4 44 9 8.5 0.43
GEVGGT220110000 GEV G 3/8 10 50 40 12 65 25 7.5 G 3/8 44 9 8.5 0.4
GEVGGT320110000 GEV G 1/2 13 50 57 18 76 30 11 G 1/2 44 12 8.5 0.82
GEVGGT420110000 GEV G 3/4 20 50 65 22 85 40 15 G 3/4 44 12 8.5 1.38
GEVGGT520110000 GEV G 1 25 50 65 22 95 40 21 G1 60 11 10.5 1.3
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVNNT120110000 GEV N 1/4 6 50 40 12 65 25 5 N 1/4 44 9 8.5 0.43
GEVNNT220110000 GEV N 3/8 10 50 40 12 65 25 7.5 N 3/8 44 9 8.5 0.4
GEVNNT320110000 GEV N 1/2 13 50 57 18 76 30 11 N 1/2 44 12 8.5 0.82
GEVNNT420110000 GEV N 3/4 20 50 65 22 85 40 15 N 3/4 44 12 8.5 1.38
GEVNNT520110000 GEV N 1 25 50 65 22 95 40 21 N 1 60 11 10.5 1.3
disegno tecnico Gemels
Certificazioni
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate EAC EurAsian Conformity
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

certificazione UKCA
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

Download: Cataloghi e Disegni

GEV

DATASHEET
pdf ( 647.34 KB )

GEV

DRAWING
Il download di alcuni file è riservato alle persone registrate. Se non sei registrato, procedi subito. Clicca qui per registrarti
zip ( 62.02 KB )
GEV 1/4 stp ( 53.86 KB )
GEV 3/8 stp ( 74.79 KB )
GEV 1/2 stp ( 58.32 KB )
GEV 3/4 stp ( 54.37 KB )
GEV 1 stp ( 75.95 KB )
