Valvole Custom GE2 + MICROSWITCH per ANTINCENDIO

GE2 + MICROSWITCH

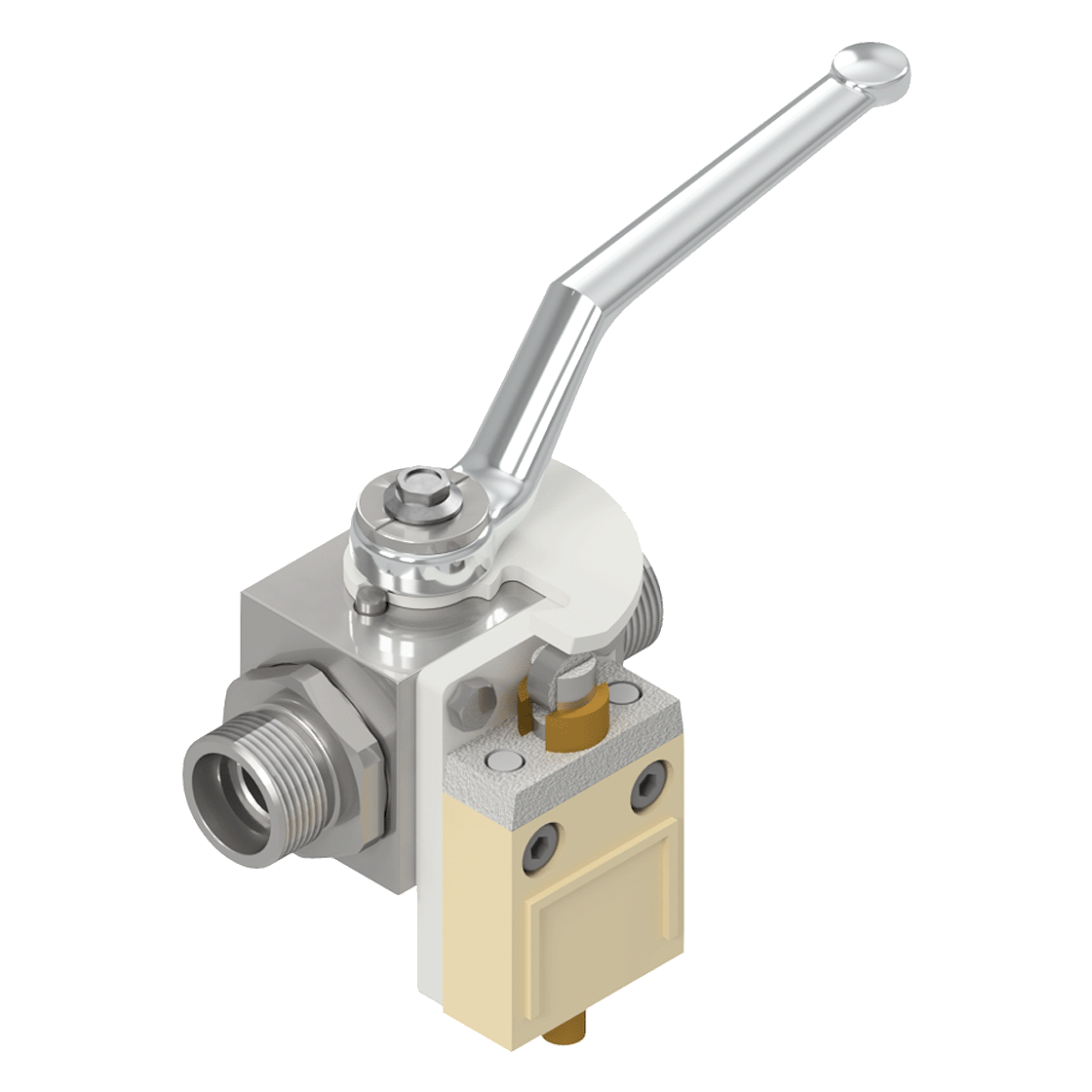

valvola a sfera con microswitch per antincendio

Valvola personalizzata

Caratteristiche Generali

VALVOLA A SFERA CUSTOM PER IL SETTORE ANTINCENDIO

pdf ( 676.96 KB )
Disegno Tecnico
valvola
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2 DIN 12S + MICROSWITCH GE2 10 40 17.4 76 44.7 40 11 54 35 58.4 110 93 94 9
GE2 DIN 16S + MICROSWITCH GE2 13 43 19.7 89 48.4 40 11 57 37 60.4 110 95 94 9
GE2 DIN 30S + MICROSWITCH GE2 25 65 29.5 120.6 66.5 40 15 83.5 55 78.4 180 113 93.5 14
GE2 DIN 38S + MICROSWITCH GE2 25 65 29.5 131.4 66.5 40 15 83.5 55 78.4 180 113 93.5 14
Certificazioni
certificazione UKCA
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

valvole certificate CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

Download: Cataloghi e Disegni

CUSTOMIZED LEAN SOLUTION

DATASHEET
pdf ( 676.96 KB )
