Deviatore per il settore industriale

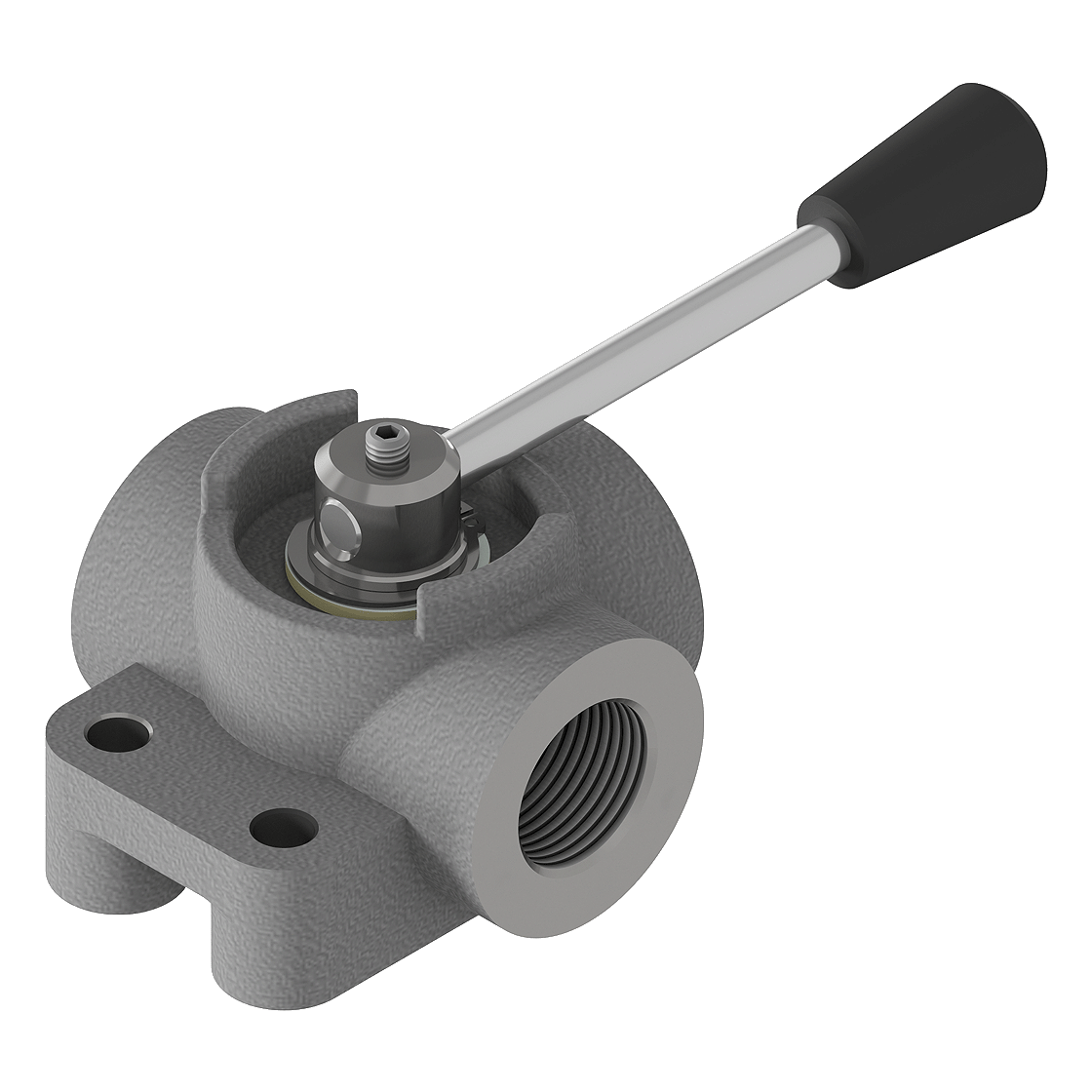

DDF

deviatore di flusso

Deviatori di flusso 3 vie

Le valvole della serie DDF sono progettate per applicazioni idrauliche dove è necessario deviare e controllare il flusso del fluido tra più linee. Sono particolarmente adatte per sistemi oleodinamici, macchine agricole e applicazioni industriali dove è richiesta una gestione flessibile del circuito.

La configurazione come valvola deviatrice consente di selezionare la direzione del flusso tra diverse vie, permettendo una distribuzione efficace del fluido nei sistemi idraulici. Questo principio garantisce versatilità operativa e ottimizzazione del circuito.

Realizzate in ghisa, le valvole DDF offrono elevata robustezza e resistenza alle sollecitazioni, risultando ideali per applicazioni gravose. Le filettature BSP permettono un’integrazione semplice e standardizzata nei sistemi idraulici.

Scheda Tecnica

Carbon Steel
Tipo DEVIATORI DI FLUSSO 3VIE
Dimensioni dal DN6 al DN25
Filettature BSP
Pressione fino a PN300
pdf ( 1.27 MB )
valvola per il settore industriale
3 WAY FLOW DIVIDERS WITH OPEN/CLOSED CENTER
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NDF1G010000 DDF3 BSP 1/4 - 140 G 1/4 128 62 77 21 73 40 24 8.5 169 35 41 30 14.5 0.95
NDF1G020000 DDF3 BSP 3/8 - 380 G 3/8 128 62 77 21 73 60 24 8.5 169 35 41 30 14.5 0.89
NDF1G030000 DDF3 BSP 1/2 - 120 G 1/2 128 70 96 25 85 90 32 10.5 180 40 52 25 17 1.45
NDF1G040000 DDF3 BSP 3/4 - 340 G 3/4 125 80 100 28 90 120 32 10.5 180 45 55 22 14 1.82
NDF1G050000 DDF3 BSP 1" - 100 G 1 140 90 115 32.5 96 200 32 11 207 56 67 22 17 2.5

DDF

DATASHEET
pdf ( 1.27 MB )
