Innesti rapidi per il settore forestale, agricolo e macchine di sollevamento

BGF

innesti rapidi per freni

Innesto per freni - ISO 5676

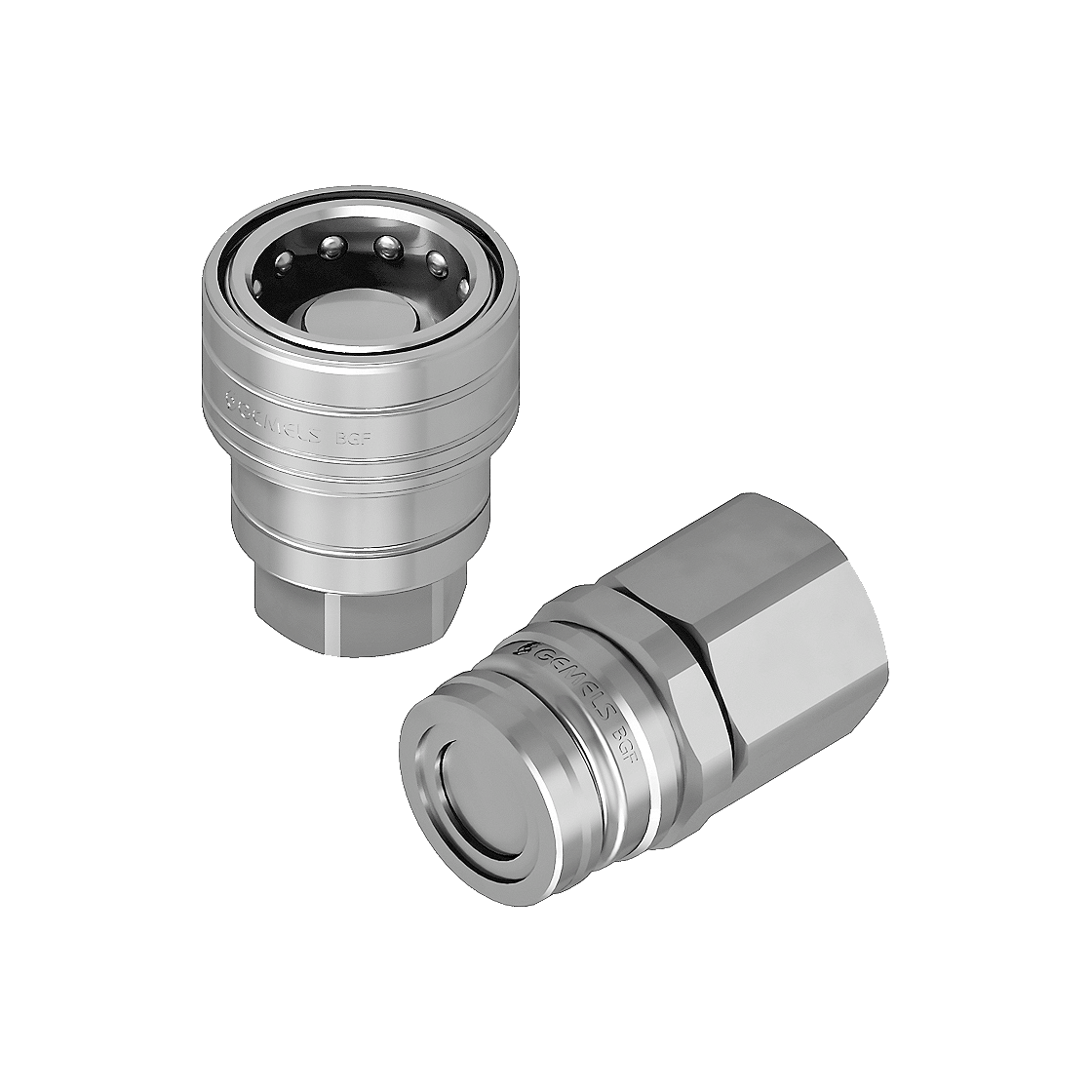

Il prodotto GEMELS BGF è un innesto rapido a faccia piana con connessione a pressione, progettato per garantire collegamenti sicuri, affidabili e privi di perdite in sistemi oleodinamici. Realizzato in acciaio al carbonio ad alta resistenza, è indicato per operare in condizioni gravose e pressioni elevate. La tecnologia flat-face riduce al minimo le perdite di fluido e la contaminazione del circuito, migliorando sicurezza e pulizia del sistema. È ideale per applicazioni in macchine agricole, impianti industriali, attrezzature per sollevamento e macchine movimento terra, dove continuità operativa e robustezza sono fondamentali. Perfetto per settori agricolo, industriale e heavy-duty, garantisce durata, efficienza e manutenzione semplificata.

Scheda Tecnica

Carbon Steel
Tipo Innesti rapidi
Dimensioni dal DN10 al DN13
Pressione fino a PN210
pdf ( 210.62 KB )
innesto per freni
FEMALE THREAD ISO 1179-1 BSPP_1
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC21G030001 QC BGF G 3/8 MALE 12.5 21 55.5 30 29 G3/8 0.226
NC22G030001 QC BGF G3/8 FEMALE 12.5 21 44 55.5 27 G3/8 0.333
NC21G030000 QC BGF G 1/2 MALE 12.5 21 55.5 30 29 G1/2 0.226
NC22G030000 QC BGF G 1/2 FEMALE 12.5 21 44 55.5 27 G1/2 0.319
disegno tecnico Gemels
MALE THREAD METRIC ISO 8434-1-L (DIN 2353)
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC21L030001 QC BGF 12L MALE 12.5 21 51 32 29 M18×1,5 0.157
NC22L030001 QC BGF 12L FEMALE 12.5 21 44 51 27 M18×1,5 0.321
NC21L030000 QC BGF 15L MALE 12.5 21 60.5 32 29 M22×1,5 0.157
NC22L030000 QC BGF 15L FEMALE 12.5 21 44 60.5 27 M22×1,5 0.332
disegno tecnico Gemels
MALE THREAD METRIC ISO 8434-1-L (DIN 2353) BULKHEAD
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC21M030001 QC BGF 12LBK MALE 12.5 21 58.5 32 29 M18×1,5 0.55
NC22M030001 QC BGF 12LBK FEMALE 12.5 21 44 58.5 27 M18×1,5 0.63
NC21M030000 QC BGF 15LBK MALE 12.5 21 60.5 32 29 M22×1,5 0.18
NC22M030000 QC BGF 15LBK FEMALE 12.5 21 44 60.5 27 M22×1,5 0.25
disegno tecnico Gemels

QUICK COUPLINGS BGF

DATASHEET
pdf ( 210.62 KB )
